ブレーキ関係

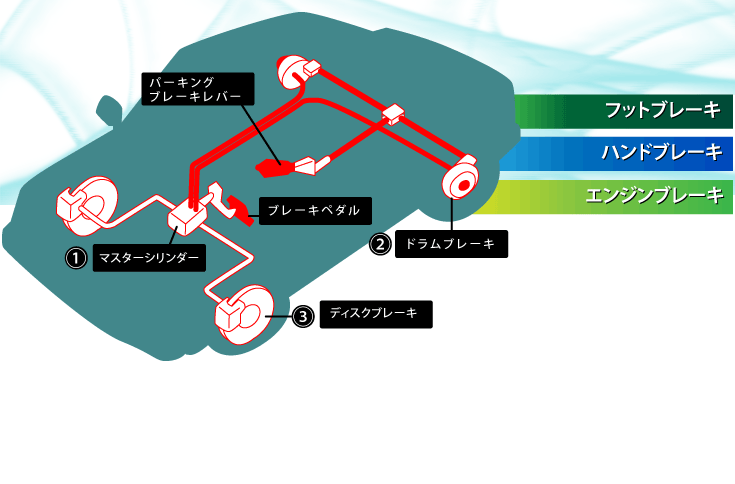

ブレーキマスターシリンダーにはシングルタイプとタンデムタイプがあります。 両者の違いはピストンの数です。シングルは文字通りピストンが１個でタンデムは２個です。タンデムは縦列という意味で、ピストンが縦に２個並んでいることになります。

タンデムマスターシリンダーの特長

タンデムマスターシリンダーの1番の特長は、ブレーキ系統の何処か１箇所から液洩れが生じても、もう片方の系統でブレーキが効く“２重安全機構”という仕組みになっていることです。この仕組みが現在主流の機構で、ブレーキの安全性に大きく寄与しています。

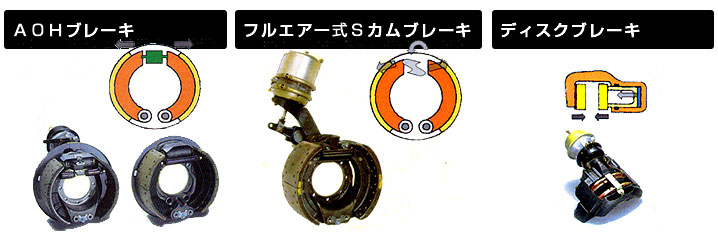

ドラムブレーキとは、車のタイヤとホイールを一緒に回転しているドラムの内側から、ライニング（摩擦材）を貼ったブレーキシューを押しつけ、その摩擦効果により減速させるのがドラムブレーキです。一般的には２枚のブレーキシューが取りつけられています。その全長は円周方向の７～８割にも及びます。メカニズム的にはホイールシリンダーと呼ばれる筒のなかを油圧で移動するピストンがドラムにブレーキシューを押付けるのですが、以下の２通りのタイプがあります。リーディング＆トレーディング・タイプと、リーディング・タイプです。

リーディング＆トレーディング・タイプ

　ひとつのシリンダーに２個のピストンがあって、前後のブレーキシューを押す。

リーディング・タイプ

　シリンダー＆ピストンが２組あって、それぞれが１枚ずつのブレーキシューを押しつける。

ドラムブレーキの特長

サーボ効果（自己倍力効果）です。回転するドラムにブレーキシューを押しつけることによって、ドラムに食い込む力が発生し、より強い力でドラムを押さえつけることで、結果的に強い制動力を生み出します。制動力は摩擦材の性質によって決まる摩擦係数と、その摩擦材の面積、および摩擦材を押しつける力の大きさで決定するため、絶対的な制動力の大きさに関して言うなら、ドラムブレーキは決してディスクブレーキに劣るわけではありません。

ドラムブレーキの欠点

ブレーキは熱をもってしまうために、その熱をいかに効率良く大気中に発散させるかが重要になってきます。 放熱性に関する限り、ドラムブレーキは致命的と言える欠点があります。ブレーキをかけると、狭い空間の中で、ライニングとドラムが擦れ合って大量の熱が発生しますが、空気が流れているわけではないので熱は溜まる一方。そのため、ライニングの表面が鈍ってくるフェード現象や、油圧の力でピストンを押すブレーキオイルが沸騰して、中に気泡が発生するペーパーロック現象が起きやすいのです。これがドラムブレーキの最大の欠点です。ドラムに放熱用のフィンを用いたアルフィンドラムなども誕生しましたが、やはり放熱性ではディスクブレーキにはかなわないため、ドラムブレーキは最近では少数派になっています。

ディスクブレーキとは、ドラムブレーキが、回転するドラムの内側にライニング／ブレーキシューを押さえつけて制動力を発生していたのに対して、ディスクブレーキは、ローターあるいはブレーキディスクと呼ばれる回転する円盤に、パッドと呼ばれる摩擦材を押しつけて制動力を生み出すブレーキシステムです。

ディスクブレーキの特長

ドラムブレーキと違ってディスクブレーキは、ローターもパッドが取りつけられたキャリパーも回転するホイールの中にありますが、常に大気にさらされているため、ドラムブレーキに比べ放熱性に大変優れています。

ディスクブレーキの注意点

ディスクブレーキは、ただやみくもにローターを冷やせばいいというわけではありません。

パッドには固有の「適温」があって、それより高くなるとフェード（ライニングの表面が鈍ってくる）してしまいますが、低すぎると所定の摩擦係数が確保できません。 そのため、レーシングカーでも寒い日や雨のレースでは、ブレーキ用冷却ダクトの空気取り入れ口をガムテープでふさぐこともあります。レース用のパッドを一般走行で使っても、意味がないどころかむしろ危険なのはこうした理由によります。

ディスクブレーキの原理

キャリパーの中にシリンダーとピストンがあり、油圧でパッドをローターに押さえつけるというものです。メカニズム的には対向ピストン・タイプとフローティングピストン・タイプの２つに大別できます。

対向ピストンタイプではピストンの数によって１組のピストンが向き合う、２つのピストンを持った２ピストンタイプ（２ポット式とも呼ばれる）が一般的ですが、パフォーマンスの高いクルマの中には４ポットや６ポットのキャリパーを採用しているものもあります。

フローティングピストンというのは、パッドを押さえつける反力を利用して反対側のパッドを引きつけるという合理的なしくみで、こちらにもピストンがひとつだけのシングルピストン・タイプと２つのピストンを持ったダブルピストン・タイプがあります。

またレーシングカーでは、キャリパーを２つもったツインキャリパーという仕様のブレーキシステムもあります。

ローターとキャリパーが大気にさらされているディスクブレーキの放熱性を、さらに高めているのがベンチレーテッド・タイプのローターです。これは２枚の円盤の間に放射状の仕切りを設けたもので、ローターの表面積を増やすとともに遠心力によって空気を強制的に流して、放熱効果を一層高めています。
